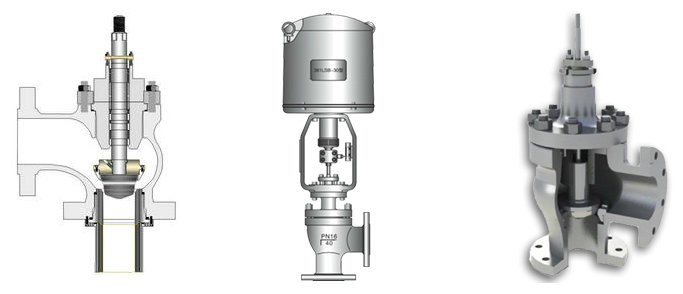

電動角式調節閥
- 閥門型號：ZDLS
- 通徑規格：DN20～DN200mm
- 結構形式：角型鑄造閥
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN16、PN40、PN64
- 適用溫度：-17℃-450℃（具體見產品詳情）
- 應用范圍：高粘度、含有懸浮物和顆粒狀物質的氣體、液體
- 產品特點：角式閥體無死角，便于吹掃，維護簡單
電子式電動角式調節閥概述：
ZDLS電子式電動角式調節閥閥體為直角型，專用于介質粘度大、易結晶、含有懸浮顆粒、90度彎接頭處，且角式閥體無死角，便于吹掃，維護簡單被廣泛應用。電子式電動角式調節閥一般采用單座或者平衡式套筒閥瓣，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源，即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節，在一些高壓差場合也可以多級調節。
電子式電動角式調節閥特點：
電動角式調節閥具有結構緊湊、重量輕 、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值，特別適用于具有高粘度、含有懸浮物和顆粒狀物質的調節，可避免結焦、堵塞，便于自凈與清洗的場合。【 查看
電動角式調節閥工作原理動態圖 】
電子式電動角式調節閥參數：
|
閥體 |
|
形 式 |
角型鑄造閥 |
|
公稱通徑 |
20.25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm |
|
公稱壓力 |
PN16、40、64bar |
|
法蘭標準 |
JB/T79.1-94、79.2-94等 |
|
材 料 |
鑄鋼、鑄不銹鋼 |
|
上 閥 |
標準型：-17-230℃散熱型：230-450℃低溫型：-60--196℃波紋管密封型：-40-350℃ |
|
閥蓋形式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
|
閥內組件 |
|
閥芯型式 |
單座柱塞式閥芯 |
|
流量特性 |
等百分比特性和線性特性 |
|
材 料 |
不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
電子式電動角式調節閥執行結構：
|
執行機構 |
|
型 式 |
381 LSA-08 |
381 LSA-20 |
381 LSB-30 |
381 LSB-50 |
381 LSC-65 |
381 LSC-99 |
381 LSC-160 |
|
活塞直徑 |
381 LXA-08 |
381 LXA-20 |
381 LXB-30 |
381 LXB-50 |
381 LXC-65 |
381 LXC-99 |
381 LXC一160 |
|
輸出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
最大行程L(mm) |
30 |
60 |
100 |
|
工作速度( mm/s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技術參數 |
電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC |
|
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 |
|
環境溫度：-25 +70℃ 環境濕度：≤95% |
相關產品：氣動薄膜角式調節閥
